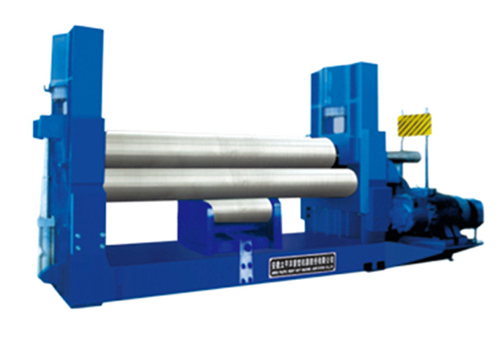

性能与特点： 　　 　　本机结构型式为三辊对称式，上辊在两下辊中央对称位置作垂直升降运动，通过液压缸内的液压油作用于活塞而获得，为液压传动；两下辊作旋转运动，通过减速机的输出齿轮与下辊齿啮合，为卷制板材提供扭矩。本机床结构紧凑，操作维修方便。           （W11S-30×2500上辊数显万能式卷板机简图) 该机属于液压型三辊卷板机，用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。 上辊可以垂直移动、水平移动。 预弯通过上辊水平移动，使上辊相对于下辊呈非对称位置来实现。 滚圆时通过电动机、减速机带动两下辊进行。 由于下辊的标高不变，所以便于进料和操作。 翻倒架采用液压翻倒。 上辊垂直位移采用液压传动，水平移动采用机械传动。 采用PLC可编程显示器控制。 提供详细的电气原理图，电气走线严格按图纸进行，每根连线两端的号码须清晰完整，线端子排上应贴有与连线号码相同的线号标记，而且应在电器配线图及原理图作相应的标记； 设备使用的电气件全部采用名牌企业优质产品，电气保护器件(如电流继电器、空气开关等)在安装前必须由电气制造厂严格测试，并保证运行可靠。 设备使用的液压元件采用名牌产品。设备运行平稳、控制灵活、无卡阻、漏油和异常噪音。 增加锥筒装置可卷制一定范围内的锥体。 设备可靠性高，故障率低。 二、主要技术参数 规格型式号 单位 W11S-30*2500 型    式   上辊数控 加 压 力 T 270 最大板幅 mm 2500 辊子工作长度 mm 2600 最大板厚端曲 mm T25*B2500*φmin400mm（σs≤245 MPa） 最大板厚中央 mm T30*B2500*φmin400mm（σs≤245 MPa） 满载剩余直边长度 mm ≤2.9倍板厚 上辊直径 mm Φ410 下辊直径 mm Φ235 两下辊中心距 mm 380 卷板速度 m/min 约4 托辊数目 根 4 托辊组数 组 1 电源电压 V/Hz 380/50 主电机功率 KW 30 液压电机功率 KW 11 移动电机功率 KW                          4 三、主要组成部件的生产厂家 名         称 内                   容 轴承 类    型 双列调心轴承 制造厂家 洛阳轴承/瓦房店轴承 工 作 辊 工作辊材质 42CrMo（上辊） 硬    度 HRC40-45 制造厂家 华祥特钢/南钢 底  侧 盘  机 和  架 机加材料 Q235 加工方式 焊接结构件，去应力处理，数控镗铣床加工 制造厂家 南通东晨 减速机 型    式 硬齿面圆柱齿轮减速机 制造厂家 江苏泰兴 主要电气元件 西门子电器 液 压 系 统 液压泵 型    式 齿轮泵 制 造 厂 合肥长源 阀 制 造 厂 台湾油神 主 油 缸   缸体与活塞杆 锻件，热处理HRC48-50 制造厂家 江苏久久/南通桑普 主油缸密封 Yx型 制造厂家 台湾鼎基 数控 系统 (经济型) 可编程显示器 特维（加拿大） PLC可编程控制器 OMRON（日本） 位移传感器 无锡瑞普
