返回首页 当前位置:W11机械式三辊对称式卷板机

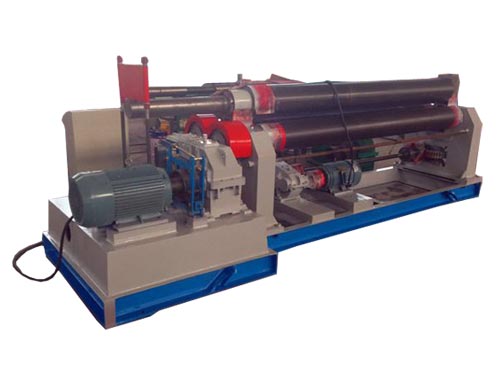

W11机械式三辊对称式卷板机


  性能与特点:
  本机械结构型式为三辊对称式,上辊在两下辊中央对称位置作垂直升降运动,通过丝杆母蜗杆传动而获得,两下辊作旋转运动,通过减速机的输出齿轮与下辊齿啮合,为卷制板材提供扭矩。本机床结构紧凑,操作维修方便。

W11S上辊万能式卷板机性能与特点:

1.高精度的端部预弯
自由地设定直边长度,上辊直接加压预弯,能够完成高精度的端部预弯。

2.NC控制,高的生产效率
卷制 制品工艺参数NC化,操作简单,效率大幅度提高。

3.制品精度超群
上辊呈鼓形状,下辊的下部有托辊配合调节,连续弯曲,从薄板到厚板这一广泛的范围内能够卷制理想的制品。

4.作业的安全
两下辊固定,上辊上下,左右移动,工件不随工作辊移动,作业者安全。

5.整体式结构,基础简单,移动方便
设备采用整体式底盘,无须地脚螺栓,基础简单,移动作业场所方便。

6.不同的用途,相应的控制方法
根据用途,有以下的控制方法:
TNC(上NC):多品种,少量生产用;
T&BNC(上,下NC):少品种,大量生产用。

7.丰富的弯曲形状
具有卷制O型,U型,多段R,辅助锥筒装置,可以卷制一定范围的锥筒。
O型弯曲:后方弯曲方式
U型弯曲:前方弯曲方式:
多段R弯曲:组合式方式。

技术参数

规格型号

上锟加压力

最大板厚

板幅

上锟直径

下锟直径
中心距

电动机

端曲

中央

驱动用
油压用
移动用
W11S-8×1500
25
6
8
1500
175
125
160
3
2.2
0.75
W11S-6×2000
25
4.5
6
2000
195
125
160
3
2.2
0.75
W11S-8.5×1500
30
6.5
8.5
1500
185
125
160
3
2.2
0.75
W11S-7.5×2000
30
5.5
7.5
2000
205
125
160
3
2.2
0.75
W11S-10×1500
37
8
10
1500
205
135
180
4
2.2
0.75
W11S-8.5×2000
37
6.5
8.5
2000
220
135
180
4
2.2
0.75
W11S-8×2500
37
5.7
8
2500
235
135
180
4
2.2
0.75
W11S-11×1500
45
9
11
1500
215
135
180
4
2.2
0.75
W11S-10×2000
45
7.5
10
2000
235
135
180
4
2.2
0.75
W11S-9×2000
45
6.5
9
2500
245
135
180
4
2.2
0.75
W11S-11×2000
55
9
11
2000
245
145
200
5.5
4
0.75
W11S-10.5×2500
55
8
10.5
2500
255
145
200
5.5
4
0.75
W11S-9.5×3000
55
7
9.5
3000
275
145
200
5.5
4
0.75
W11S-12×2000
65
10
12
2000
250
145
200
5.5
4
0.75
W11S-11.5×2500
65
9
11.5
2500
065
145
200
5.5
4
0.75
W11S-10.5×3000
65
8
10.5
3000
280
145
200
5.5
4
0.75

W11STNC-8×1500-
W11STNC-10.5×3000

同上

W11S&BNC-8×1500-
W11S&BNC-10.5×3000

同上
