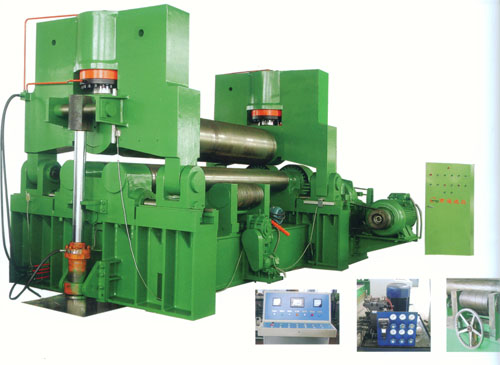

W11S大型液压上辊万能式卷板机

大型上辊水平可调式三辊卷板机
特点：

上辊既可以垂直移动，又可以水平移动，同时具备预弯及圈圆双重功能。
上辊呈鼓形状，下辊增设托辊，通过调节托辊，卷板机可以卷制从薄到厚板这一个广泛范围内的高精度产品。
实现NC化控制，一人操纵，简单可靠，效率大幅提高。
增设卷锥筒装置，实现大锥度的零件卷制。
上辊垂直及水平位移采用数字显示，位移量设定，醒目直观。

规格型号	上辊加压力(Tons)	最大板厚		板幅(mm)	上辊直径(mm)	下辊直径(mm)	中心距(mm)	驱动用电机功率(Kw)	油压电机功率(Kw)	移动电机功率(Kw)
规格型号	上辊加压力(Tons)	端曲	中央	板幅(mm)	上辊直径(mm)	下辊直径(mm)	中心距(mm)	驱动用电机功率(Kw)	油压电机功率(Kw)	移动电机功率(Kw)
W11S-45×3000	540	40	45	3000	590	340	610	55	22	11
W11S-40×4000	540	35	40	4000	630	340	610	55	22	11
W11S-36×5000	540	30	36	5000	670	340	610	55	22	15
W11S-32×6000	540	28	32	6000	700	340	610	55	22	15
W11S-55×3000	610	45	55	3000	620	360	650	2×37	30	15
W11S-45×4000	610	40	45	4000	660	360	650	2×37	30	15
W11S-40×5000	610	32	40	5000	700	360	650	2×37	30	15
W11S-36×6000	610	60	36	6000	730	360	650	2×37	30	15
W11S-60×3000	690	50	60	3000	650	380	700	2×37	30	15
W11S-50×4000	690	45	50	4000	700	380	700	2×37	30	15
W11S-45×5000	690	38	45	5000	740	380	700	2×37	30	15
W11S-40×6000	690	35	40	6000	760	380	700	2×37	30	15
W11S-70×3000	850	60	70	3000	710	420	780	2×37	37	15
W11S-55×4000	850	50	55	4000	750	420	780	2×45	37	15
W11S-50×5000	850	42	50	5000	790	420	780	2×45	37	15
W11S-45×6000	850	38	45	6000	820	420	780	2×45	37	15
W11S-75×3000	930	65	75	3000	740	440	820	2×45	37	15
W11S-60×4000	930	55	60	4000	780	440	820	2×45	37	15
W11S-55×5000	930	45	55	5000	820	440	820	2×45	37	18.5
W11S-50×6000	930	42	50	6000	850	440	820	2×45	37	18.5
W11S-80×3000	1050	70	80	3000	770	460	880	2×45	37	18.5
W11S-65×4000	1050	60	65	4000	810	460	880	2×45	37	18.5
W11S-60×5000	1050	50	60	5000	850	460	880	2×45	37	18.5
W11S-55×6000	1050	45	55	6000	890	460	880	2×45	37	18.5
W11S-85×3000	1150	75	85	3000	800	480	920	2×55	45	18.5
W11S-70×4000	1150	65	70	4000	840	480	920	2×55	45	18.5
W11S-65×5000	1150	55	65	5000	890	480	920	2×55	45	22
W11S-60×6000	1150	50	60	6000	930	480	920	2×55	45	22
W11S-100×3000	1350	90	100	3000	860	480	920	2×55	45	22
W11S-80×4000	1350	75	80	4000	900	520	1000	2×55	45	22
W11S-70×5000	1350	65	70	5000	940	520	1000	2×55	45	22
W11S-65×6000	1350	60	65	6000	980	520	1000	2×55	45	22
W11S-115×3000	1600	100	115	3000	900	560	1080	2×55	55	30
W11S-100×4000	1600	85	100	4000	940	560	1080	2×55	55	30
W11S-125×3000	1800	110	125	3000	960	600	1120	2×75	75	37
W11S-110×4000	1800	95	110	4000	990	600	1120	2×75	75	37
W11SCNC-45×3000~ W11SCNC-110×4000	同上	同上	同上	同上	同上	同上	同上	同上	同上	同上

注：根据用户要求，本技术参数可作调整。公司技术部门根据市场要求，对以上技术参数改进，请予谅解.
