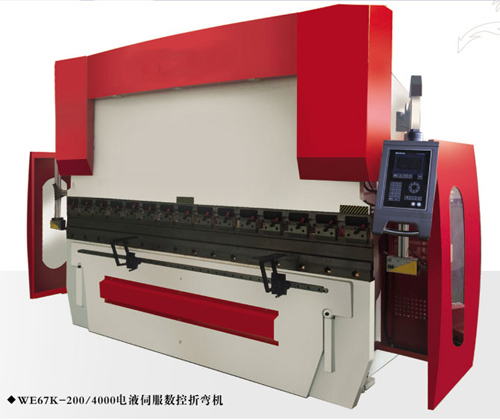

一、整机结构
机器采用整机焊接结构，机架由左右墙板、工作台、油箱、撑挡、同步轴及滑块等组成。
二、技术与工艺
1、整体钢板焊接结构，机架厚实，刚性高，减震性强；
2、本机床的机械结构主要由机架、工作台、滑块、主油缸和后挡料等部分组成。完善的设计与制造工艺，可以有效的保证机床的制造和使用精度。主要结构件的制造工艺流程（过程检验穿插其中）：
板料入库→ 理化检验→ 板料预处理（抛丸除绣）→ 数控火焰切割下料→ 切削加工各焊接结合面→ 组焊→ 气体保护焊接→ 振动时效处理→ 大型落地镗铣床等机械加工工序 → 装配成品；
3、机床的机架、滑块、工作台等主要件均利用国内名牌的数控大型落地镗铣床精加工而成，保证了主机的各项几何精度。
4、集成式液压控制系统，结构紧凑，减少了管路连接，提高了系统的可靠性和易维修性。
5、采用扭轴同步，在滑块两端装有2个同步摆臂，使滑块动作始终与工作台保持平行, 工作时抗偏载能力强。油缸下限行程机械档块定位，连续工作折弯角度不漂移。上模加装挠度补偿机构，折板精度高。
6、挡料与滑块行程调整，手动微调，数字显示。液压动力单元结构紧凑，安装方便，采用了油液通道和接头数量被限制到最小程度的集成液压阀块，滑块上传动，速度调节范围大，工作平稳可靠。
7、上模配有挠度补偿机构，调节方便。
8、上动式折弯设计，工作平稳，操作方便、安全；
9、滑块在下止点有保压延时功能，确保工作件精度。
10、挡料部分：挡料采用电机传动，通过链轮带动两丝杠同步移动，计数器显示挡料尺寸，可手动微调。
部分配套件供应商
油缸主要密封圈：日本华尔卡 主控电气元件：西门子（苏州）
液 压 阀：海门新力阀组 油 泵：上海优质油泵
模 具：南通久久模具 电 机：南通恒力电机
三、设备验收
1、机床设计、制造、检验执行标准
GB/T14349-93《板料折弯机 精度》；
JB/10148-99《板料折弯机 安全技术要求》；
JBT2257.1-92《板料折弯机 技术条件》。
2、验收阶段：供方制造厂内验收，验收合格后发货。
四、售后服务及承诺
1、供方负责现场指导安装和设备调试。
2、供方负责对需方操作人员进行培训。
3、三包期一年，终身维修。售后服务接电话4小时内给予明确答复，必要时3日内（国内）专业人员赶到现场，确保设备正常运转。
4、主要配件套采用国内一流产品。
五、买方负责部分
1、在买方工厂的地基装配、安装敷管接线和其它配件（含基础预埋件、二次灌浆）；
2、机器四周的铺板及安全防护栏；
3、接地配件及必要材料；
4、液压油、连机电线等；
5、提供380V/50Hz供电线路，至该机床电控柜主电源接口；
6、我公司负责对设备进行调试指导安装时，用户派员配合，提供必要的吊装工具；
六、产品价格和生产周期
1、价格： 12.5万元/台。
2、生产周期：20个工作日。
七、此技术文件作为买卖合同文本附件共同生效，具有法律效力，需方提出变更的除外。
一、 机床型号名称：WC67Y-200T/4000液压板料折弯机,
折弯机技术参数及配置
二、机器的基本技术参数：
|
序号 |
名 称 |
数 值 |
单 位 |
|
1 |
公称力 |
2000 |
KN |
|
2 |
工作台长度 |
4000 |
mm |
|
3 |
齿轮泵 |
NT3-G32F |
|
|
4 |
立柱间距离 |
3100 |
mm |
|
5 |
喉口深度 |
300 |
mm |
|
6 |
滑块行程 |
200 |
mm |
|
7 |
最大开启高度 |
435 |
mm |
|
8 |
主电机功率 |
15 |
KW |
|
9 |
滑块行程 |
快下 |
60 |
mm/s |
|
慢下 |
6 |
mm/s |
|
回程 |
40 |
mm/s |
三、机架部份
机架由左右立柱、油箱、撑挡等工件焊接成整体框架，工作台紧固联接于左右立柱下部。
四、滑块部分
滑块部分由滑块、油缸及机械挡块微调结构等组成。滑块采用整体面板结构，左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动。
机械挡块外置于两油缸顶部，结构紧凑，两边同步调节。当滑块(上模)左右不等时，将滑块停于上死点，脱开机械挡块两边同步传动轴的联轴套，转动左右油缸上部蜗轮箱中任意一边蜗杆(正转或逆转)再将滑块压置下死点，测量再调整(重复以上操作)直至滑块(上模)左右等高，最后再将联轴套上定位装入。
五、同步机构
由扭轴、臂组成的机械强迫同步机构，结构简单，性能稳定可靠，同步精度高。
六、后挡料机构
由工作台前的按钮盒操纵，使电动机带动挡料架前后移动，并由数字显示移动的距离，其最小读数为0．10毫米。(前后位置均匀有行程开关限位)。后挡料器上顶杆能绕轴心转动以防止工件在折弯时造成损坏，操作方便、快捷、挡料精度高。
七、折弯工件精度补偿机构
微调机构设于上模，用于上模的上下补偿微调，以保证折弯工件精度：有时折弯工件在全长角度稍有偏差，为了得到较好的折弯角度的一致性，可略松开模具紧螺钉(注意上模脱落损坏模具)，左右移动斜楔块，进行对上模的上下微调，再紧固螺钉，重新试折直至达到满意要求为止。
八、机床电气系统
本机器电气控制系统概述如下：
主电源：380V、50Hz，三相，控制电源：220V。主电路、各电机均采用自动开关作短路保护和过载保护。控制回路部分均采用熔断器作短路保护。机器的主要元件均可靠接地。
本机器有三种工作方式，由万能转换开关SA3来选择点动、单次、连续。机器操作由脚踏开关控制，方便、快捷。本机设有电源及机器工作状态指示灯，电器元件采用西门子。线路简洁，安全、易于维护。
九、机床液压系统
液压系统由电机、油泵、阀组、油箱、油管以及液压附件组成。
液压系统最大工作压力为20MPa，通过主回路系统阀调定。液压阀选用上海液压阀，所有密封件均选用进口件，管路布置简洁、泄漏少、维护调试方便。
十、技术与工艺:
1、 本机采用先进的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。
2、折弯机采用并联油缸、为保证滑块在下死点精确定位，在油缸内设置机械挡块机构，由电机调整。滑块在行程中的同步，采用机
械同步机构，结构简单，稳定可靠，维修方便。
3、折弯机滑块行程可无级调节。
4、折弯机模具采用合金钢经过锻造、铣削、热处理磨削等加工而成。上模采用多件短模并接成整体长模，具有精度高、互换性好。便于装卸等特点。
十一、配置:
油缸主要密封圈：台湾鼎基
主要电器元件：西门子或施耐德产品
液压阀：上海第二液压件厂产品
油泵：上海诚捷油泵厂 产品
模具：南通久久模具厂
主电机：南通恒力电机
