机器的基本技术参数

结构特点:

一、整机结构

    整机采用全钢焊接结构，墙板、工作台、刀架体等焊接部件振动消除应力，具有很好的刚性与稳定性。

二、技术与工艺

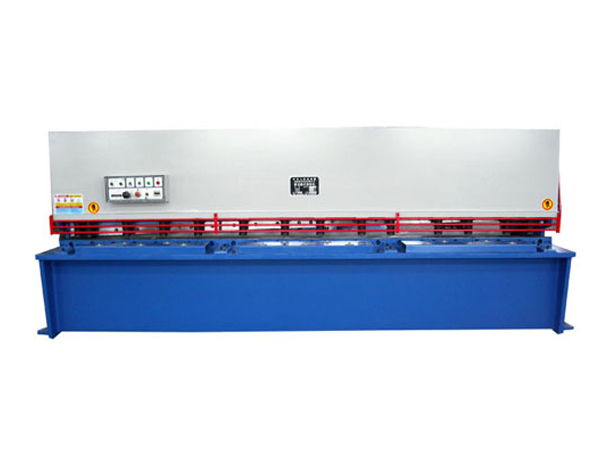

1、 本机属新一代液压剪板机。采用先进的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。

2、 串联油缸使机床在剪切时，油缸同步，剪切角不会变动。

3、上刀架安装刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量好。子轴支承上刀架上、下摆动动作，偏心机构快速调整刀片间隙，提高剪切精度。

4、 蓄能器回程平稳、迅速。

5、 上刀片菱形，下刀片矩形，材质9CrSi，硬度好、寿命长。

6、上、下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速、正确可靠。

7、刀架行程可无级调节，压料力能随剪切板厚自动调整。

8、设有灯光对线装置，电动机械式后挡料，并能作手动微调，挡料尺寸及剪切次数均有数字显示装置，使用方便。

9、防护栅与电气构成联锁，电气箱设有电源开关和机械联锁装置，确保操作及维修的安全。

10、 工作台面设滚动结构，减少板料划伤，并可减少摩擦阻力。

11、 油缸：45号钢调质处理，内孔精镗、挤压。

12、 活塞杆：45号钢调质处理，外圆镀硬铬精磨。

部分配套件供应商
油缸主要密封圈：日本华尔卡                  主控电气元件：西门子（苏州）
液    压    阀：海门新力阀组                油        泵：上海优质油泵
刀          片：上海金山优质刀片         电        机：南通恒力电机

三、设备验收
1、剪板机设计、制造验收标准  按照国家下列标准设
JB5197-91     《剪板机 技术条件》
JB/T14404-93  《剪板机 精度》
2、验收阶段：供方制造厂内验收，验收合格后发货。

四、售后服务及承诺
1、供方负责现场指导安装和设备调试。
2、供方负责对需方操作人员进行培训。
3、三包期一年，终身维修。售后服务接电话4小时内给予明确答复，必要时3日内（国内）专业人员赶到现场，确保设备正常运转。
4、主要配件套采用国内一流产品。

五、买方负责部分
1、在买方工厂的地基装配、安装敷管接线和其它配件（含基础预埋件、二次灌浆）；
2、机器四周的铺板及安全防护栏；
3、接地配件及必要材料；
4、液压油、连机电线等；
5、提供380V/50Hz供电线路，至该机床电控柜主电源接口；
6、我公司负责对设备进行调试指导安装时，用户派员配合，提供必要的吊装工具；

六、产品价格和生产周期
1、价格：6万元/台。
2、生产周期：15个工作日。

七、此技术文件作为买卖合同文本附件共同生效，具有法律效力，需方提出变更的除外。
