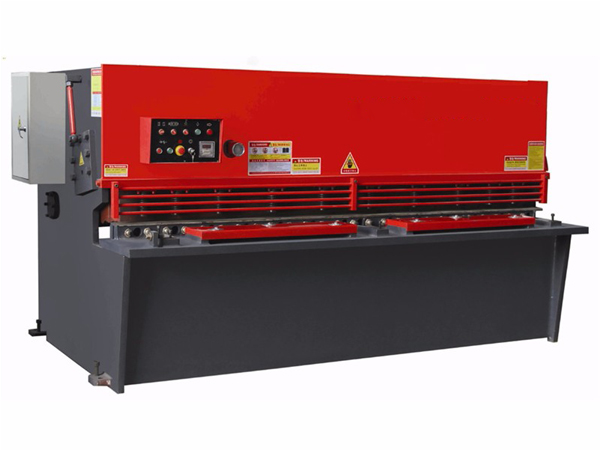

报价产品：液压摆式剪板机
型号：QC12Y-6×2500 |
机器的基本技术参数
|
序号 |
项 目 名 称 |
单位 |
|
1 |
可剪板厚 |
6 |
mm |
|
2 |
可剪板宽 |
2500 |
mm |
|
3 |
被剪板料强度 |
σb≤450 |
N/mm2 |
|
4 |
行程次数 |
15 |
次/min |
|
5 |
剪切角 |
1°30′ |
|
|
6 |
喉口深度 |
150 |
mm |
|
7 |
后挡料范围 |
20～600 |
|
|
8
|
主电机 |
型号 |
Y132M-4 B5 |
|
|
功率 |
5.5 |
KW |
|
转速 |
1440 |
rpm |
|
9 |
轴向柱塞泵 |
25MCY14-1B |
|
|
10 |
机器重量（约 |
4500 |
kg |
|
11 |
机器外形尺寸 |
长 |
3130 |
mm |
|
宽 |
1530 |
mm |
|
高 |
1600 |
mm |
一、整机结构
整机采用全钢焊接结构，墙板、工作台、刀架体等焊接部件振动消除应力，具有很好的刚性与稳定性，机器整体经过退火处理。
二、技术与工艺
1、 本机属新一代液压剪板机。采用先进的液压集成阀块。结构紧凑，减少管路连接，提高了系统的可靠性与易维修性。
2、 串联油缸使机床在剪切时，油缸同步，剪切角不会变动。
3、上刀架安装刀片的安装面为螺旋面，确保在剪切过程中刀片间隙的均匀性，剪切断面质量好。子轴支承上刀架上、下摆动动作，偏心机构快速调整刀片间隙，提高剪切精度。
4、 蓄能器回程平稳、迅速。
5、 上刀片菱形，下刀片矩形，材质9CrSi，硬度好、寿命长。
6、上、下刀片刀口间隙由手柄调节，刻度盘指示数值，调整轻便迅速、正确可靠。
7、刀架行程可无级调节，压料力能随剪切板厚自动调整。
8、设有灯光对线装置，电动机械式后挡料，并能作手动微调，挡料尺寸及剪切次数均有数字显示装置，使用方便。
9、防护栅与电气构成联锁，电气箱设有电源开关和机械联锁装置，确保操作及维修的安全。
10、 工作台面设滚动结构，减少板料划伤，并可减少摩擦阻力。
11、 油缸：45号钢调质处理，内孔精镗、挤压。
12、 活塞杆：45号钢调质处理，外圆镀硬铬精磨。
