剪板机用1/2英寸的开口距成形16 gauge低碳钢时,零件的弯曲半径约0.078英寸。若弯曲半径差不多小到质料厚度,须举行有底凹模成形。不外,有底凹模成形所需的压力比自由弯曲大4倍左右。 在接纳自由弯曲时,弯曲半径为凹模开口距的0.156倍。 在自由弯曲进程中,凹模开口距应是金属质料厚度的8倍。

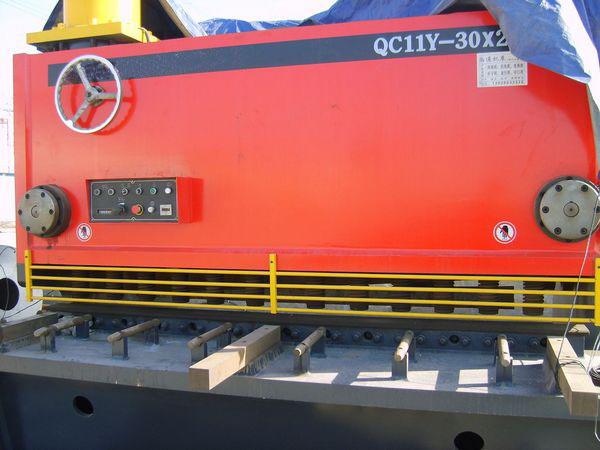

![剪板机技术参数](/upimages/20139131658661.jpg)
成形角度得以改进,因为有底凹模弯曲的吨数较大(约为自由弯曲的4倍),减小了弯曲半径范畴内通常引起回弹的应力。对付有底凹模弯曲,模具角度一样平常为86 ~ 90°。在行程的底端,凸凹模之间应有一个略大于质料厚度的间隙。通常,剪板机自由弯曲模在新折弯机上孕育产生的回弹角≤2°,弯曲半径等于凹模开口距的0.156 倍。
接纳这组剪板机操作规程模具时,过细凸模与凹模在冲程底端的清闲,以及足以补偿回弹而使质料连结90°左右的太甚弯曲。就自由弯曲而言,凸模和凹模按85°或小于85°加工(小点儿为好)。要是弯曲半径小于质料厚度,须接纳前端圆角半径小于质料厚度的凸模,并告急于压印弯曲法。这样,就必要10倍于自由弯曲的压力。
弯曲半径较大时,每每不影响剪板机主要分类成件的质量及其以后的利用。 为了选择最低的吨数规格,最好为大于质料厚度的弯曲半径作筹划,并尽大概地接纳自由弯曲法。
由于剪板机工作原理施加充足的压力(约莫是自由弯曲的10倍)迫使凸模前端打仗质料,根本上克制了回弹。 压印弯曲与有底凹模弯曲雷同,只不外把凸模的前端加工成了必要的弯曲半径,而且冲程底端的凸凹模间隙小于质料厚度。
